熱壓復合漏糞板315噸液壓機滑塊的作用
生產復合漏糞板的機器怎么選擇？山東威力重工液壓機廠家可以不同規格尺寸漏糞板選用不同工作臺面、開口、行程、噸位的液壓機設備。本機為315噸四柱液壓機，用于養殖業漏糞板的成型以及復合蓋板、漏糞板、篦子、井蓋的成型，本機伺服數控系統，速度壓力均可以調節，噪音低平穩，伺服電機比普通電機省電，本機配有溫控系統，抽芯功能。可以根據你所壓漏糞板的大小來定做630噸，500噸，400噸等不同規格的液壓機。
熱壓復合漏糞板315噸液壓機由本機（主機）、動力系統及液壓控制系統三部分組成。主機系統由上橫梁、滑塊、工作臺、立柱、主油缸和頂出缸（選裝）等組成，四根立柱作為主架，上橫梁和工作臺由鎖緊螺母緊固于四立柱兩端，形成封閉的機身體。主油缸安裝與上橫梁的孔中，滑塊與主缸活塞桿法蘭連接，依靠四根立柱導向作上下運動，滑塊內裝有導向套，滑塊和工作臺表面有“T”形槽，用于緊固安裝模具。

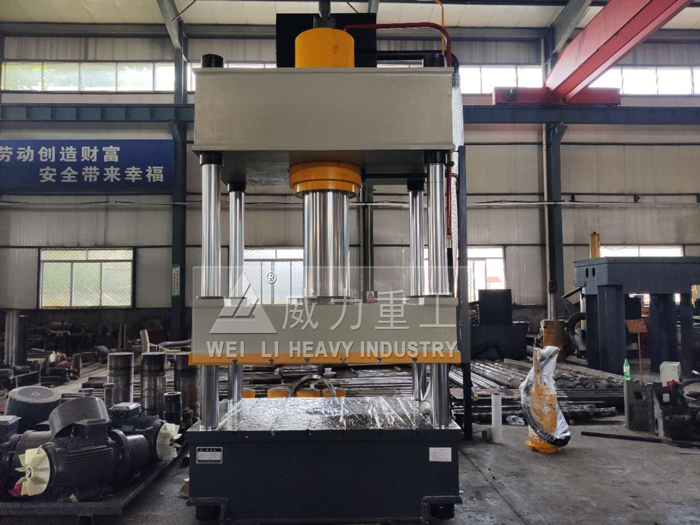

熱壓復合漏糞板專用四柱液壓機
復合漏糞板的生產流程：原料分配――混合攪拌――物料入模――高溫加熱――熱壓復合漏糞板315噸液壓機鍛壓成型――后續加工――上托人庫。

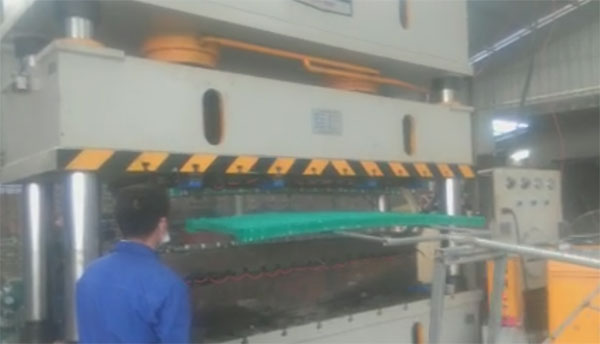

復合漏糞板熱壓過程
熱壓復合漏糞板315噸液壓機上要設置滑塊部件是干嘛的？滑塊是液壓機工作機構的重要組成元件，它將桿的擺動轉變?yōu)橹本€往復運功，主要為模具提供初步導向的作用。對于液壓機上為何要設置滑塊部件，下面我們從滑塊作用、滑塊結構和滑塊工作原理三個方面的說明下。

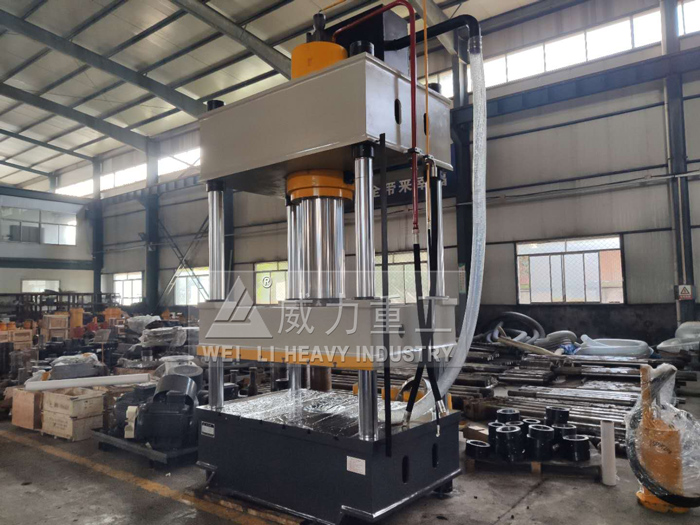

山東威力重工液壓機型號齊全
一、液壓機上滑塊的作用
在熱壓復合漏糞板315噸液壓機上，滑塊主要將桿的擺動轉變?yōu)橹本€往復運功，為模具提供初步導向的作用?；瑝K的初步導向是因為工藝要求的精確導向還要靠模具上的導拄、導鎖、導板等保證。在滑塊底面安裝上模，構成壓力機的執行機構，將機構的作用力通過模具傳給工件。在工作時連桿產生的側向力通過滑塊導軌傳至機身獲得平衡。此外，在滑塊上安裝其它輔助裝置，如打料桿、超載保護裝置、裝模高度調節裝置等?；瑝K對壓力機的運動精度和工作精度有直接影響。因此，對滑塊有一定的加工精度、強度和剛度的要求。
二、液壓機上滑塊結構
液壓機滑塊底面中心有模柄孔，模具通過夾持器夾緊滑塊，為了提高導向精度，減小滑塊傾斜程度，盡量增加導軌長度。導軌向上延伸超過滑塊上平面，有時可達寬度的1.7倍，通常為1.2倍?；瑝K內孔安裝的上、下球頭支座用法蘭固定，實現滑塊與連桿的聯接．球頭下支座下安裝壓塌塊式過載保護裝置．當工作壓力超過規定值時壓塌塊產生剪切破壞，允許滑塊繼續向下走一段距離，從而保護液壓機受力零件不被損壞。
三、液壓機上滑塊的工作原理
1、快速下行電磁鐵通電，先導閥和上缸主換向閥左位介入系統，液控單向閥被打開，上液壓缸快速下行。
2、慢速加壓從上滑塊接觸工件時開始，這時上液壓缸上腔壓力升高，液控單向閥關閉，加壓速度便由液壓泵流量來決定，油液流動情況與快速下行時相同。
3.保壓延時。當系統中壓力升高到壓力繼電器氣作用，這時發出電信號，控制電磁鐵斷電，先導閥和上缸換向閥都處于中位，此時系統進入保壓。
4.液壓機快速返回時間繼電器延時到時后，保壓借宿，電磁鐵通電，先導閥右位介入系統，釋壓閥使上液壓缸換向閥也以右位接入系統。這時，液控單向閥被打開，上液壓缸快速返回原位停止。
5.當上滑塊上升至擋塊撞上原位行程開關時，電磁鐵斷電，先導閥和上液壓缸換向閥都處于中位。這時，上液壓缸停止不動。
熱壓復合漏糞板315噸液壓機上為何要設置滑塊部件？綜上所述，可以看出滑塊在液壓機設備中起著不可估量的作用，所以液壓機設備上必須設置滑塊裝置。
